DesQ II

HECHT DesQ II

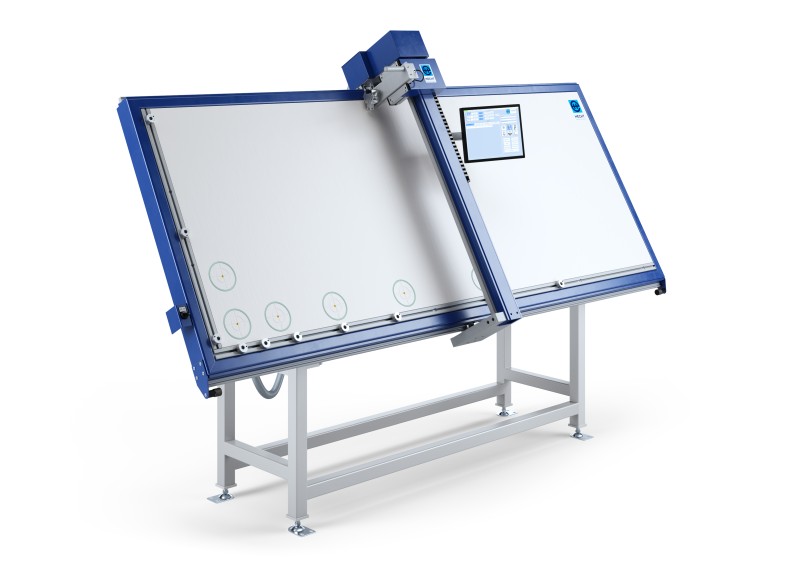

Taktilais, operatora vadītais offline mērīšanas galds ar ātru un precīzu plakanveida detaļu mērīšanu.

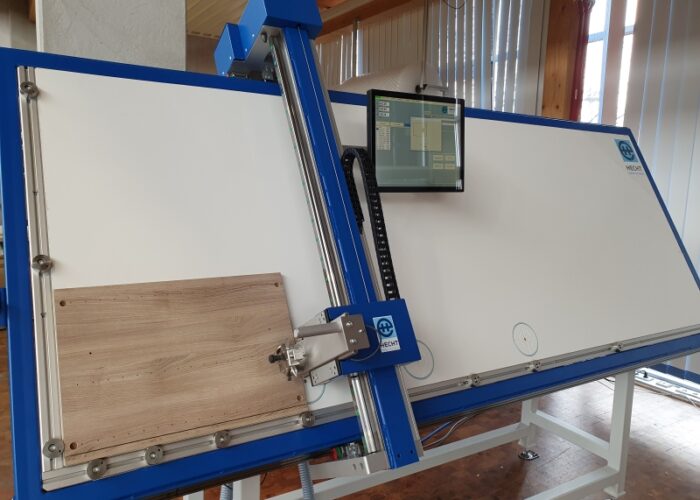

Efektīvs 3 asu mērīšanas galds ar revolvera galvu un dažādiem mērīšanas adapteriem, kas ļauj viegli pārbaudīt, piemēram, izmērus, urbumu pozīcijas, diametrus un dziļumus. Vietu taupošais pamatnes rāmis ar slīpu mērīšanas virsmu ļauj galdam ērti iekļauties jebkurā esošajā ražotnē. Intuitīva vadība ar viegli lietojamu programmatūru, izmantojot skārienjūtīgo monitoru.

Funkcijas

• Mērīšanas diapazons: X max. = 2 500 mm / Y max. = 1 000 mm (pēc izvēles 1 300 mm) / Z max. = 65 mm.
  Mērīšanas iespējas:
• Garums, platums, relatīvais augstums,
• Rādiusi / diametric,
• X/Y attālumi,
• Gropes pozīcija un relatīvais dziļums,
• Perpendikularitāte un paralēlisms,
• Locījuma pozīcija un relatīvais dziļums,
• Urbuma pozīcija X/Y,
• Urbuma diametrs un relatīvais dziļums,
• Horizontālo urbumu X/Y/Z pozīcija (relatīvi).

Programmatūras iespējas

• Rezultātu saglabāšana PDF formāta mērījumu atskaitē vai SQL datubāzē.
• Vienkāršu mērīšanas programmu izveide (mērķa/faktiskā vērtību kalibrācija).

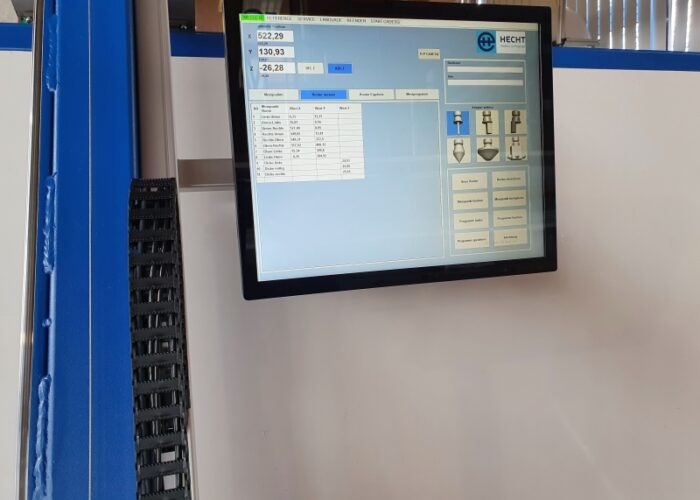

• Vienkāršota darbība ar skārienekrānu.
• 8 punktu mērījums četrstūrainām detaļām, lai pārbaudītu leņķiskumu.

Tehniskie dati

• Vadība | Operētājsistēma: 15” skārienekrāns | HECHT DesQ II programmatūra | Windows
• Mērīšanas diapazons (standarta): X = 2 500 mm / Y = 1 000 mm / Z = 65 mm
• Precizitāte: X/Y ± 0,10 mm
• Tipiska X/Y atkārtojamība: ± 0,02 mm
• Relatīvā Z precizitāte: ± 0,05 mm
• Tipiska Z atkārtojamība: ± 0,02 mm
• Izšķirtspēja: 0,01 mm
• Izmēri (G x P x A): apm. 2 950 mm x 1 050 mm x 2 090 mm
• Elektrobarošana: 230 V
• Saspiestais gaiss (pieslēgums un patēriņš ar vakuumu): 6 bar (apm. 90 l/min)
• Svars: apm. 450 kg.

Papildu informācija: https://hecht.ag/en/measuring-systems/measuring-tables/desq-ii
