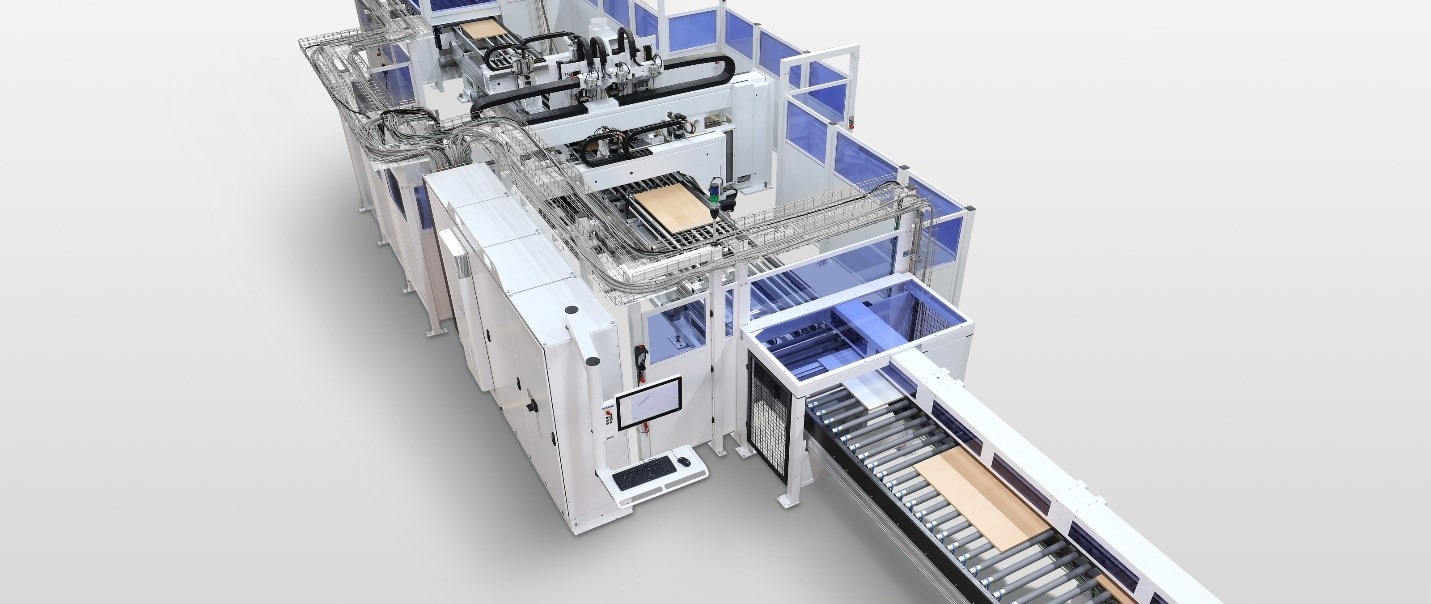

DRILLTEQ L-500/800 urbšanas caurplūdes tipa darbgalds (ABH 100)

  • Plākšņu materiālu sagatavju daudzpusējā apstrāde notiek izmantojot vairākus aprīkojuma variantus Sagatavju apstrāde no 6 pusēm – kompleksā apstrāde vienā piegājienā
  • Sagatavju droša un precīza transportēšana pateicoties dinamiskai piespiedējcangu sistēmai
  • Universālums pateicoties brīvi kombinējamiem aprīkojuma variantiem
  • Viegla integrācija ražošanas procesā atsevišķā ražošanas iecirkņa vai ražošanas līnijas elementa veidā (viengabala ražošana)
Nosūtīt pieprasījumu

DRILLTEQ L-500/800 urbšanas caurplūdes tipa darbgalds (ABH 100)

Augstas kvalitātes apstrāde no 6 pusēm

Ar šo apstrādes centru vienā piegājienā var apstrādāt sagataves no 6 pusēm. Nav nozīmes vai tā ir urbšana, frēzēšana, tapu iestatīšana vai furnitūras uzstādīšana DRILLTEQ L-500 darbgalds var izpildīt jebkuras operācijas. Piespiedēj cangu integrētā dinamiskā sistēma nodrošina drošu un precīzu sagatavju pozicionēšanu. Urbšanas agregāti standartā izpildījumā tiek aprīkoti ar mūsu patentēto piespiedēj vārpstu, kas nodrošina precīzu urbšanas dziļumu.

Priekšrocības

  • Plākšņu materiālu sagatavju daudzpusējā apstrāde notiek izmantojot vairākus aprīkojuma variantus Sagatavju apstrāde no 6 pusēm – kompleksā apstrāde vienā piegājienā
  • Sagatavju droša un precīza transportēšana pateicoties dinamiskai piespiedējcangu sistēmai
  • Universālums pateicoties brīvi kombinējamiem aprīkojuma variantiem
  • Viegla integrācija ražošanas procesā atsevišķā ražošanas iecirkņa vai ražošanas līnijas elementa veidā (viengabala ražošana)

Tehniskās īpatnības

  • ātrs urbšanas reduktors | Vertikālā apstrāde

Veselu vai sadalīto urbšanas galvu izmantošanas iespēja. Iespēja papildus aprīkot ar gropēšanas zāģiem vai horizontālām urbšanas vārpstām (gareniskās maliņas)

  • ātrs urbšanas reduktors | Horizontālā apstrāde (galu maliņas)

Atsevišķi iedarbināmas urbšanas vārpstas

Frēzēšanas agregāti (pagriešana pa kreisi/pa labi)

Gropju un stūru frēzēšana

  • 8-vietīga instrumentu maiņas ierīce

Ātra instrumentu maiņa no augšas un/vai apakšas

Līmes uzklāšanas un tapu iestatīšanas agregāts

Precīzā horizontālā tapu iestatīšana ar līmes padeves kontroles ierīci

  • Agregāts montāžas plākšņu uzstādīšanai

Kā alternatīvu var pieskrūvēt montāžas plāksnes

Sagatavju transportēšana

  • Piespiedējcangu sistēma nodrošina drošu un precīzu sagatavju pozicionēšanu un apstrādi no 6 pusēm, tai skaitā gar maliņām



Tehniskie parametri

DRILLTEQ L-500 Sagataves izmērs
Min. Maks.
Sagataves garums [mm] 250 2 500
Sagataves platums [mm] 100 800
Sagataves biezums [mm] 13 50

Pēc pasūtījuma iespējami citi izmēri

Papildu informācija

Video:

katalog:

 https://www.homag.com/fileadmin/product/drilling-and-fitting-insertion/brochures/throughfeed-processing-center-DRILLTEQ-L-500-en.pdf

https://www.homag.com/fileadmin/product/drilling-and-fitting-insertion/brochures/cnc-drilling-hardware-insertion-technology-en.pdf
